På begäran har vi här lagt ut Acetec PD-250 översiktsbilder.

Uppkommer frågor, tveka inte att kontakta oss. Kontaktuppgifter finns längst upp till höger i det vertikala menyfältet.

Acetec PD-250 översiktsbilder avser att ge en förklaring gällande funktionen i avfuktaren.

Observera att bilderna föreställer modell äldre än nuvarande på lager. Se istället nya Acetec avfuktare modell EvoDry PD.

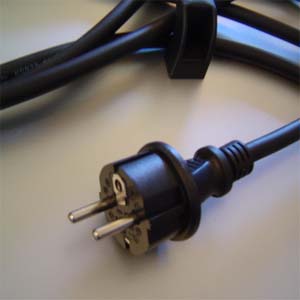

Acetec PD-250 är en enhet med stickkontakt. Startknapp finns alltså inte.

Säkringen ska vara 10A trög.

Här är locket avtaget för att komma åt filterkassetten.

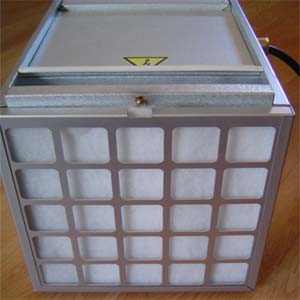

Lyft upp filterkassetten.

Filterkassetten dras enkelt upp vid byte och underhåll av Acetec. Under och bakom filterkassetten skymtar den tidigare modellen av hygrostat.

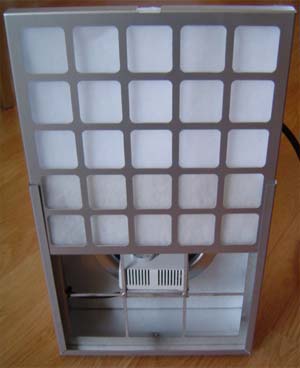

Se bilden nedan för aktuell fuktstyrning. Ta ut filtret från kassetten.

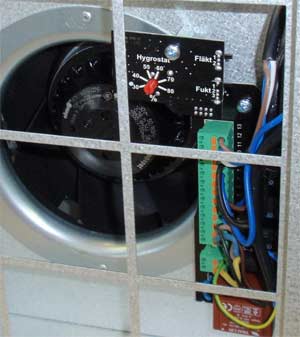

Bakom filterkassetten sitter den efter produktuppdateringen (2009-07-25) smarta hygrostaten som mäter efter såväl temperatur som fukt.  Justering sker hur högt man tillåter att den relativa fuktigheten får stiga innan avfuktningsfunktionen sätts igång.

Bakom hygrostaten ses fläkten.

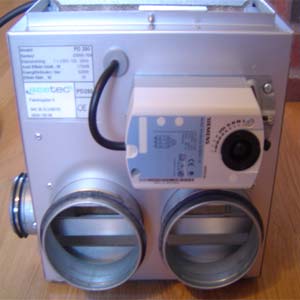

Här ses fronten på Acetec PD-250. Två torrluftsutblås, 100mm.

Den vita sladdanslutna boxen är spjällmotorn som stänger till torrluftsutblåsen, via ett spjäll.

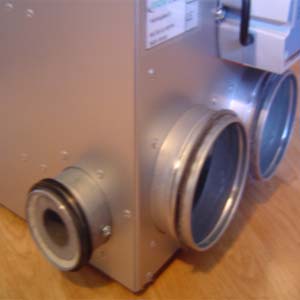

Till vänster i bild syns våtluftsutblåset, här ansluter man våtluftsslangen..

Genom våtluftutblåset blåser fukten ut, i form av vattenånga under den fyra minuters långa fasen.

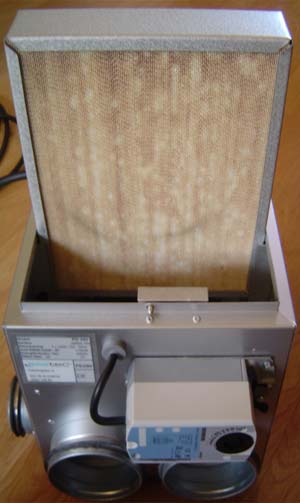

Här ses sorptionsblocket som sitter stabilt i en kassett. Sorptionsblocket består av silicagel/kisel som absorberar fukt enormt bra.

Filterbyte sker var sjätte månad.

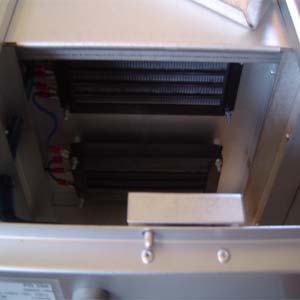

Här syns de två självreglerande PTC-elementen.

Värmeåtervinning sker genom att värmen som återstår i elementen och sorptionsblock återförs till krypgrunden då 4 minutersfasen körts.
